利達LD6804G輸出模塊接線安裝技術

介紹：

LD6804G采用特殊防潮技術和插拔式結構設計。采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制。可以與利達公司生產的全系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足GB16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》, 取得消防產品認證證書。

功能：

★ 二總線，無極性。

★ 電源總線，有極性。

★ 采用電子編碼，占一個地址點 (1～255）。

★ 接收控制器啟動/停止命令，切換輸出。

★ 外接線斷路、短路時，模塊返回故障信號。

★ 任何一個消防音箱連接線短路、開路，模塊返回故障信號。

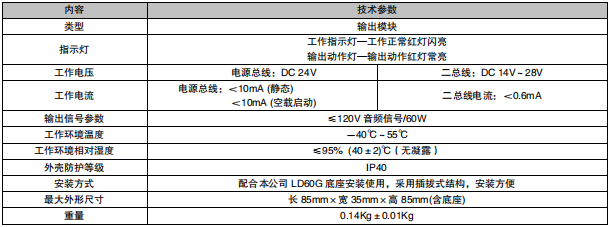

主要技術指標：

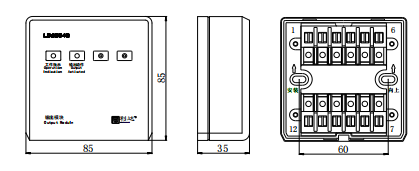

外形結構示意圖：

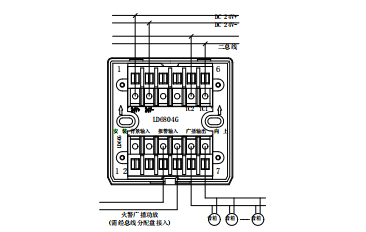

接線示意圖：

注：使用背景廣播時需要將模塊設置成不檢故障。

安裝步驟： 與 LD4400G-1 相同。
